 ford taurus #21 CITGO nascar 2000

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
roadrunner
Discret
Discret
avatar

Messages : 93
Date d'inscription : 28/08/2016
Age : 47
Localisation : la yaute

MessageSujet: ford taurus #21 CITGO nascar 2000   Dim 28 Aoû 2016 - 17:06

bonjour à tous

comme réclamé par le 2tsch, je vais vous résumer en bla-bla et en image le WIP de cette ford taurus qui a courue durant la saison 2000 en NASCAR.
un résumé oui, car ce montage c'est déroulé pendant 6 mois ( je suis trèèèès lent au montage mais aussi, je n'ai pas beaucoup de temps pour la maquette pale ) . ce montage m'a permis de tester différentes techniques et de me lancer plus à fond dans le scratch.
j'ai eu de bonnes et de mauvaises surprises avec ce kit, enfin, surtout des mauvaises, mais on verra ça par la suite  Wink

autre point, ce montage m'a donné (hélas) l'envie de reproduire les caisses de cette saison, avec leurs différentes déco.... et là.... je ne suis pas dans la merde !!!!!!

bref..... commençons par.....

L'EPILOGUE

présentation de la boite



je suis parti de cette boite pour réalisé au final la #21 de la WOOD BROTHERS RACING
piloté par Elliot Sadler



avec la planche qui va bien (mais pas si bien que ça.....)



A+
pour l'épisode 1

franck
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Le 2tsch
Admin
Admin
avatar

Messages : 3463
Date d'inscription : 06/09/2013
Age : 43
Localisation : Dans le Jura en Honda (39)

MessageSujet: Re: ford taurus #21 CITGO nascar 2000   Dim 28 Aoû 2016 - 17:09

tu peux faire un copié/collé de ton wip ça est plus rapide!! Wink Laughing

_________________
https://www.facebook.com/groups/351612488520171/?fref=ts Civic'N'CRX POWER!!!



La légion d'honneur c'est comme les hémorroïdes, n'importe quel trou du cul peut en avoir une!!

ouverture d'une page Facebook sur les maquettes en rapport avec le cinéma, les séries, la musique et DA. https://www.facebook.com/groups/351612488520171/?fref=ts:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://mpdm.forumactif.org/
roadrunner
Discret
Discret
avatar

Messages : 93
Date d'inscription : 28/08/2016
Age : 47
Localisation : la yaute

MessageSujet: Re: ford taurus #21 CITGO nascar 2000   Dim 28 Aoû 2016 - 17:28

EPISODE 1

le chassis

pour le chasssis, je n'ai fait que quelques petites modifs
- prolongation de l'arrière (pour éviter un gros jour en le chassis et la carro)


- modification des cloisons d'induction d'air du radiateurs (un gros espace a comblé également)


- fabrication des conduites d'essence



- refonte du réservoir d'huile moteur (trop petit d'origine


- modification du réservoir d'huile du pont arrière


- modification du système de refroidissement du pont arrière pour y incorporer les durites


-modification du chassis pour le passage du pot d'échappement (sinon, il raclait le sol Laughing )


et là, la bonne position


A+

franck
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
roadrunner
Discret
Discret
avatar

Messages : 93
Date d'inscription : 28/08/2016
Age : 47
Localisation : la yaute

MessageSujet: Re: ford taurus #21 CITGO nascar 2000   Dim 28 Aoû 2016 - 17:30

Le 2tsch a écrit:
tu peux faire un copié/collé de ton wip ça est plus rapide!! Wink Laughing

warffff !!!!

j'ai commencé comme ça Wink , je vais terminer
mais je ferai des copie/colle pour le 32

A+

franck
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
roadrunner
Discret
Discret
avatar

Messages : 93
Date d'inscription : 28/08/2016
Age : 47
Localisation : la yaute

MessageSujet: Re: ford taurus #21 CITGO nascar 2000   Dim 28 Aoû 2016 - 17:40

EPISODE 2

le moteur

là, pas trop de modif  Laughing

- câblage du réseau électrique
l'alternateur

du démarreur

- refonte de la tête de delco

- fabrication des circuit de refroidissement d'huile
- refonte de la centrale de direction assistée

-création de la rampe d'alimentation du carbu


A+

franck
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
roadrunner
Discret
Discret
avatar

Messages : 93
Date d'inscription : 28/08/2016
Age : 47
Localisation : la yaute

MessageSujet: Re: ford taurus #21 CITGO nascar 2000   Dim 28 Aoû 2016 - 17:55

EPISODE 3

la train avant et le pont arrière

pour le train avant
- modification du train pour recevoir les ressorts (inexistant dans le kit)

- modification des encrage des amortisseurs ( en effet ceux ci "nageaient" dans le vide)
avant

après

l'axe de l'amortisseur prendra place dans le tube au montage final Wink

le pont arrière maintenant
- tirage résine d'un pont après modification ( le pont d'origine chez Revell présente un gros manque de plastique sur la partie supérieure)
pont d'origine

tirage résine monté avec les disques (résine également) et les connections du circuit d'huile

-refonte des ressorts de suspensions



A+

franck

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
roadrunner
Discret
Discret
avatar

Messages : 93
Date d'inscription : 28/08/2016
Age : 47
Localisation : la yaute

MessageSujet: Re: ford taurus #21 CITGO nascar 2000   Dim 28 Aoû 2016 - 18:06

EPISODE 4

la carrosserie

phase pas trop prise de tête, mais un peu de taf qu'en même

- découpage du coffre et habillage de celui-ci



- modification de la carro suite au découpage


- rectification du bouclier avant en remontant légèrement la pièce qui donnera du volume à la grille (simulée par un décalque) et remplacement de la bavette par du profilé


- création des renforts intérieurs du pare-brise et de la lunette arrière



pfiouuuu et c'est pô fini !!!!!

A+

franck
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
roadrunner
Discret
Discret
avatar

Messages : 93
Date d'inscription : 28/08/2016
Age : 47
Localisation : la yaute

MessageSujet: Re: ford taurus #21 CITGO nascar 2000   Dim 28 Aoû 2016 - 18:18

EPISODE 5

l'habitacle moteur
( désolé, il va y avoir un mélange dans les photos, entre les phase peintes et non peintes drunken )

- câblage électrique et fixation des durites d'huile et d'eau sur le radiateurs


- détaillage des conduites de frein et du vase d'expension


- détaillage du filtre à huile et de la direction assistée

et avec la peinture


- mise en place du moteur (une sacré galère avec un peu de casse au niveau des échappements !!!! )



le final du compartiment moteur avec celui-ci entièrement câbler




A+

franck


Dernière édition par roadrunner le Dim 28 Aoû 2016 - 18:31, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
roadrunner
Discret
Discret
avatar

Messages : 93
Date d'inscription : 28/08/2016
Age : 47
Localisation : la yaute

MessageSujet: Re: ford taurus #21 CITGO nascar 2000   Dim 28 Aoû 2016 - 18:26

EPISODE 6

le coffre

étant donner que j'avais découpé le capot du coffre, bin, fallait le détailler .... geek

- alors, ajout des durites d'essence avec la pompe


- refonte du panneau d'isolement avec l'habitacle
en haut la pièce Revell, en dessous la pièce made in RR


au final avec le tube de remplissage, la durite de refoulement


le prochain épisode, l'habitacle

A+

franck
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
roadrunner
Discret
Discret
avatar

Messages : 93
Date d'inscription : 28/08/2016
Age : 47
Localisation : la yaute

MessageSujet: Re: ford taurus #21 CITGO nascar 2000   Dim 28 Aoû 2016 - 18:58

EPISODE 7

l'intérieur
cette partie est monté selon une méthode personnelle, c'est à dire que toute la partie droite du "roll cage" est collé au chassis avant peinture... plus facile pour moi pour les ajustages et la mise en peinture

j'ai toutefois procédé a pas mal de modif et détaillages

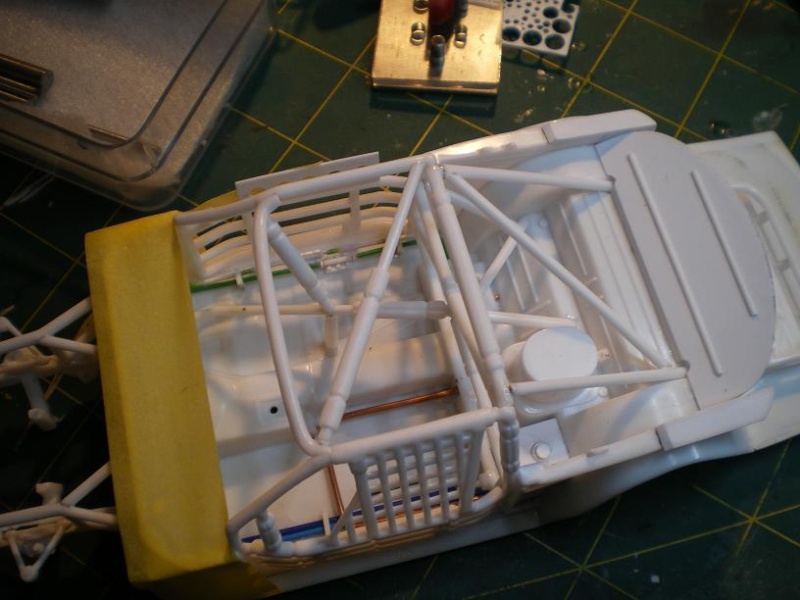

- donc montage du roll cage et modif de celui-ci (remplacement de certaines pièces
